设备简介：

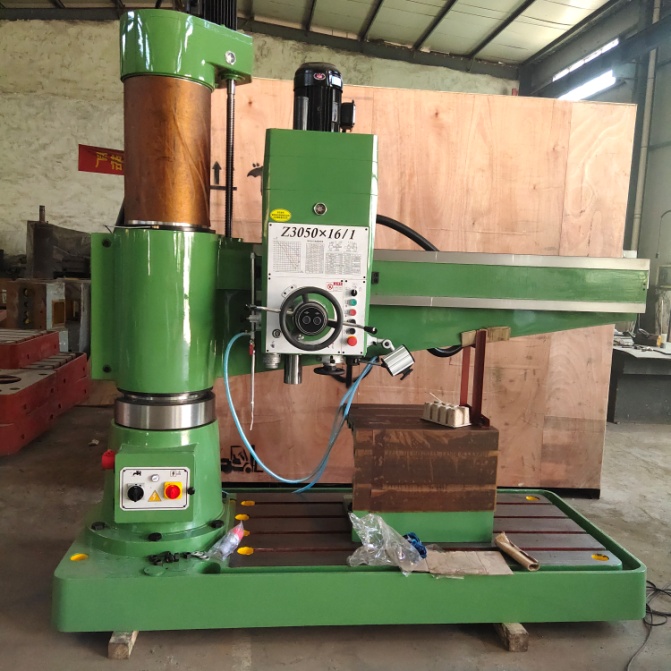

Z3050X16（I） 摇臂钻床由沈阳机床有限责任公司生产。该设备可在零件上进行钻孔、扩孔、铰孔、锪平面及攻螺纹等工作。适用于各类机器制造业零件中、小孔的加工，也适用于修理车间。
主要规格：
参数
值
最大钻孔直径
50mm
主轴中心线至立柱母线距离
350-1600mm
主轴端面至底座工作面距离
320-1220mm
主轴行程
315mm
主轴锥孔（莫氏）
5#
主轴转速范围
25-2000r/min
主轴转速级数
16
主轴进给量范围
0.04-3.2mm/r
主轴进给量级数
16
主电机功率
4kw
机床净重
3500kg
机床外形尺寸(长*宽*高)
2500x1070x2840mm
摇臂钻床安全操作规程
一、工作前对所有钻床和工卡量进行全面检查，确认无误时方可工作。
二、严禁戴手套操作，女生发辫应挽在帽子内。
三、工件装夹必须牢固可靠。钻小件时，应用工具夹持，不准用手拿着钻。
四、使用自动走刀时，要选好进给速度，调整好行程限位块。手动进刀时，一般按照逐渐增压和逐渐减压原则进行，以免用力过猛造成事故。
五、钻头上绕有长铁屑时，要停车清除。禁止用风吹、用手拉。要用刷子或铁钩清除。
六、不准在旋转的刀具下，翻转、卡压或测量工件。手不准触摸旋转的刀具。
七、使用揺臂钻时，横臂回转范围内不准有障碍物。工作前，横臂必须卡紧。
八、横臂和工作台不准存放物件，被加工件必须按规定卡紧，以防工件移位造成重大人身伤害事故和设备事故。
九、工作结束时，将横臂降到最低位置，主轴箱靠近立柱，并且都要卡紧。
